迪高流平劑的種類與應(yīng)用選擇
2-2-3 流平劑的種類
—— 溶劑類，強(qiáng)溶解力，高沸點(diǎn)的混合溶劑
—— 樹脂類，丙烯酸共聚物，脲醛樹脂，三聚氰胺甲醛樹脂等，其中主要的是丙烯酸類流平劑。
—— 有機(jī)硅類

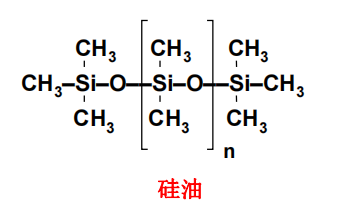

1. 聚二甲基硅氧烷
分子量小，n控制在5~100，粘度控制在5~50mPa·s的低分子量硅油。防發(fā)花及表面 控制有用，副作用縮孔，很難找出最佳用量

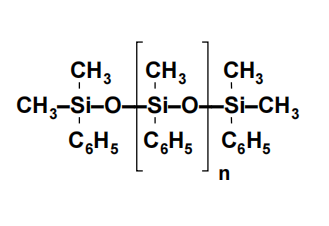

2. 聚甲基苯基硅氧烷
增加苯基改性是為了改善與涂料的相容性，他們不穩(wěn)泡，不影響層間附著力，有明顯的表面控制作用，但使用不多
3. 有機(jī)改性聚二甲基硅氧烷
R: 醚，酯，烷基
Z=0 其產(chǎn)品穩(wěn)定，Z=1產(chǎn)品不穩(wěn)定易水解
2-3 流平劑的應(yīng)用

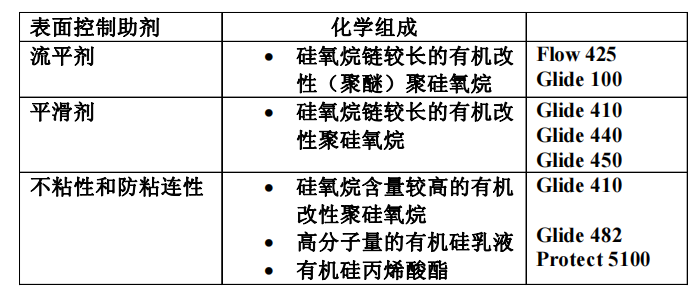

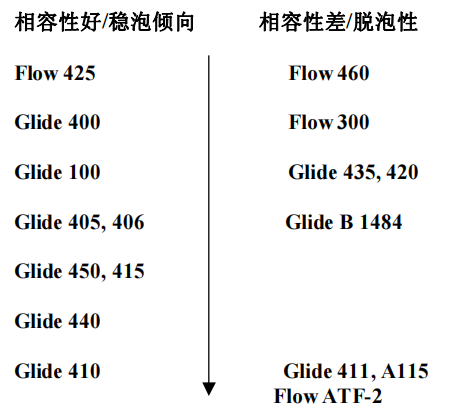

2-3-2 TEGO 流平劑的應(yīng)用選擇

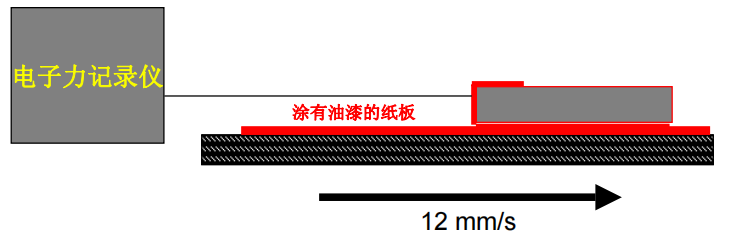

涂層之間平滑性能的測(cè)量 (ALTCE 法 )
涂層之間的摩擦力用電子記錄儀記錄 (in cN)并用計(jì)算機(jī)計(jì)算
讀數(shù)越低，漆膜的表面越滑

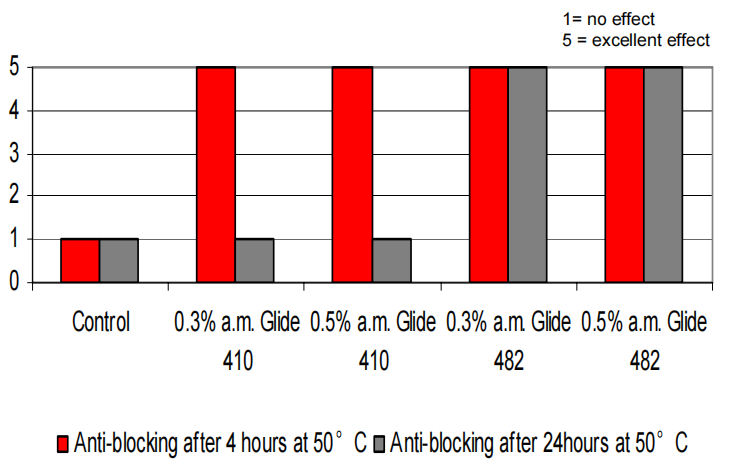

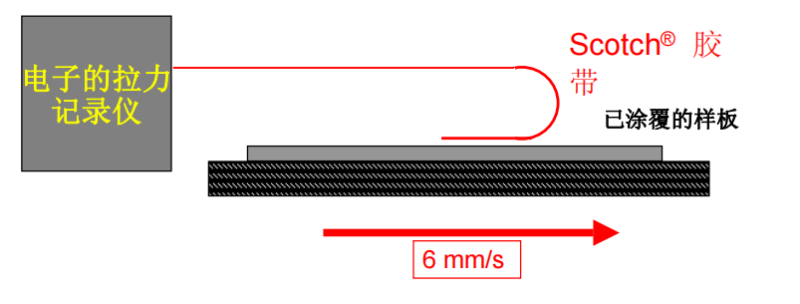

防粘添加劑的選擇

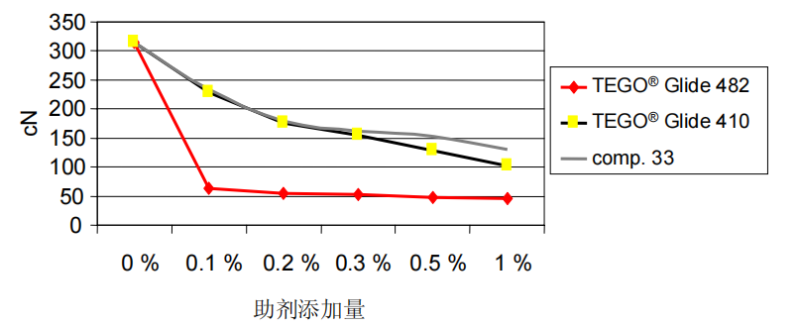

將膠帶從基材上撕落，用電子裝置記錄附著力（單位cN）并用計(jì)算機(jī)計(jì)算

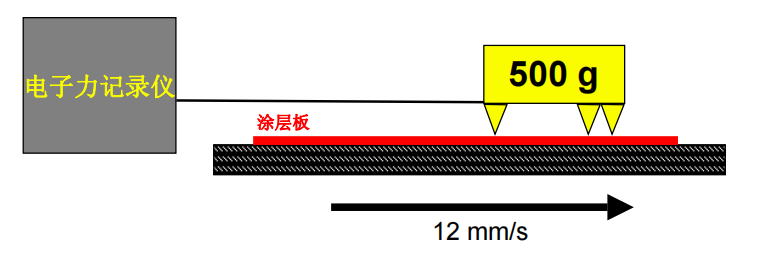

滑度 / 耐劃傷性的測(cè)試
涂層板的摩擦力由電子記錄儀記錄并由計(jì)算機(jī)計(jì)算
備注: 測(cè)試滑度時(shí),將重物下3個(gè)釘狀栓移走, 改換上一塊毛氈布
Tego Glide-Tego Flow 表面平滑性

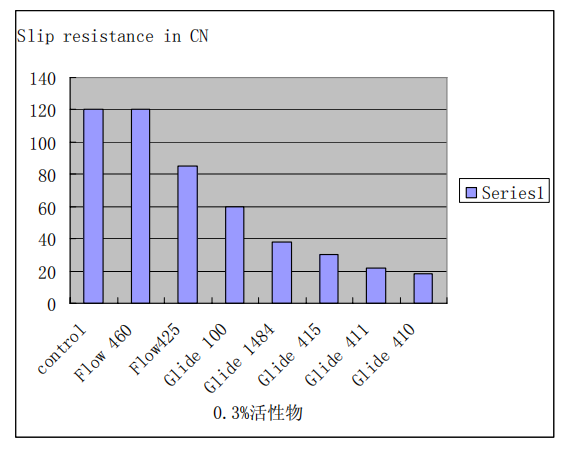

不同水性體系中的滑度
( 用 Altec 法以 12 mm/s 的速度測(cè)，單位： cN
Primal E 3188 (Rohm & Haas) 為基料的水性木器漆中測(cè)滑度
Altec 法：用 50 μm 的拉棒制板 5 小時(shí)后測(cè)滑度
